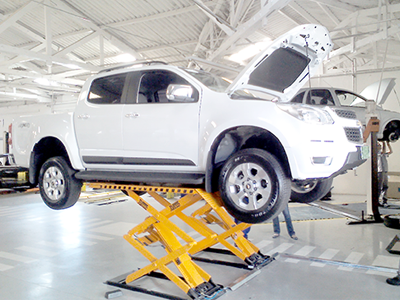

107566 ELEVADOR PANTOGRÁFICO DE SUPERFÍCIE com DUPLA TESOURA

Maior espaço disponível - Aproveita melhor o espaço da oficina permitindo um número maior de atendimentos.


Você ganha espaço, segurança, produtividade e lucro!

No espaço ocupado por 2 tradicionais elevadores de coluna, é possível instalar 3 elevadores pantográficos, deixando espaço suficiente para as portas ficarem abertas e livres.


FÁCIL ACESSO AO VEÍCULO

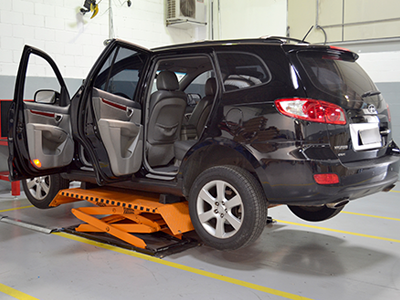

O veículo fica com as portas e rodas totalmente livres, criando um ambiente mais limpo e agradável para o trabalho.

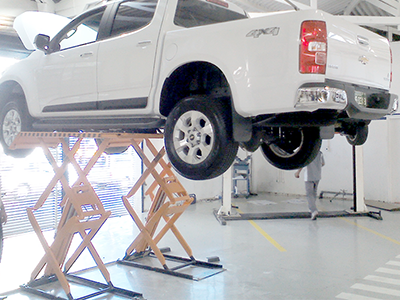

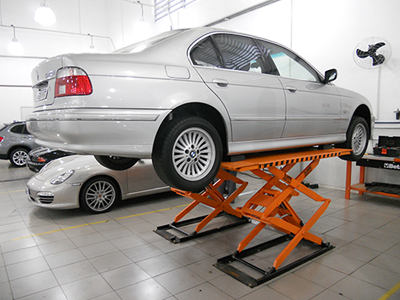

Elevando o veículo pelo chassi, possibilita manutenção tais como: Freios, suspensão, balanceamento, escapamentos, troca de óleo, filtros, serviços de tapeçaria, instalação de som, funilaria entre outros.

A agilidade é indiscutível tanto no tempo de elevação como na descida do veículo, aliado com o sistema de segurança.

SEGURANÇA

O sincronismo entre as duas plataformas é garantido pelo sistema de pistões hidráulicos interligados, estrutura reforçada e travas pneumáticas contribuem para uma operação segura.

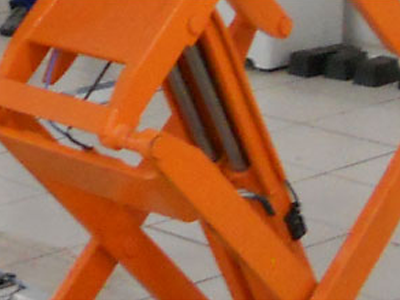

A estrutura reforçada aliada ao sistema de acionamento com dois pistões hidráulicos e duas travas pneumáticas garantem a segurança e a estabilidade do veículo durante o funcionamento do elevador.

No painel de controle existe ainda o botão Trava de Segurança que também auxilia o mecânico. Este botão aciona a trava pneumática de segurança, uma vez atingida a altura desejável. Apertando este botão, a plataforma descerá um pouco até a trava de segurança encontrar o dente no trilho.


PAINEL DE CONTROLE

No painel de controle há apenas 5 botões:
- chave geral e luz indicadora de status (ligado/desligado);
- botão para elevar;
- botão para descer;
- botão para a descida final (últimos 30 centímetros);
- botão para acionamento das travas pneumáticas de segurança.
Clique aqui para fazer download do arquivo Painel.


TORRE DE COMANDO

Informações Técnicas da Torre de comando:

Motor: 2 HP
Tensão de trabalho: 240V/AC/60Hz Bifásico ou 240V/AC/60Hz Trifásico
Consumo: 5A
Óleo Hidráulico: ISO VG-46 (6Litros)
Peso líquido / Bruto: 75 / 78 Kg


INFORMAÇÕES TÉCNICAS: MODELO 107566 - ELEVADOR PANTOGRÁFICO DE SUPERFÍCIE com DUPLA TESOURA

Capacidade Máxima:

3.000 Kg
Elevação Máxima: 1.80 m
Peso líquido/Bruto: 835/838 Kg
Tempo de elevação: 35 segundos

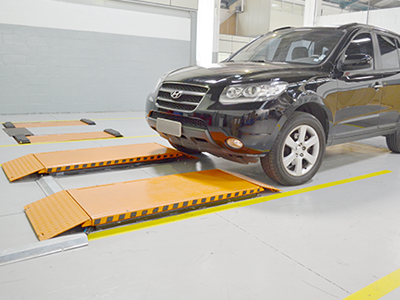

Dimensões das plataformas: 1,59m x 0,55m
Dimensões do elevador (recolhido): 10,5 cm

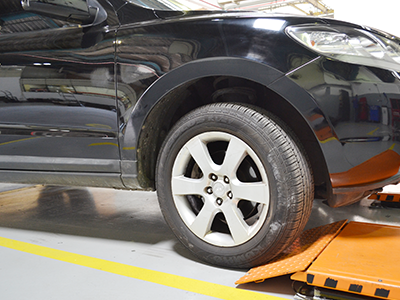

Rampa: com extensão de 12cm
Cores disponíveis: azul, vermelho, cinza e laranja
Número de pistões hidráulicos: 4
Sincronismo entre plataformas: por vasos comunicantes no sistema hidráulico.
Alarme: sonoro - descida final
Descida: em dois estágios para evitar acidentes
Blocos de borracha p/ proteção do chassis: 04


Instalação e treinamento: A instalação e o treinamento são oferecidos sem custo adicional.

Garantia:
1 ano de garantia contra defeitos de fabricação.
